การต่อสวิทช์แสงแดด (photo electric switch)

หลายคนอาจจะไม่รู้จักว่าสวิทช์แสงแดดมันคืออะไร อธิบายอย่างง่ายก็คือ สวิทช์ที่ควบคุมปิดเปิดไฟด้วยแสงแดด ไว้เปิดไฟในตอนกลางคืน ตอนเช้าก็ปิดเอง โดยสวิทช์แสงแดดที่ใช้ทั่วไปคือ ใช้กับไฟรอบตัวบ้านที่เปิดไว้ในตอนกลางคืน ตอนเช้าก็ปิดเอง โดยที่เราไม่ต้องกลัวว่าจะลืมปิดไฟในตอนเช้า

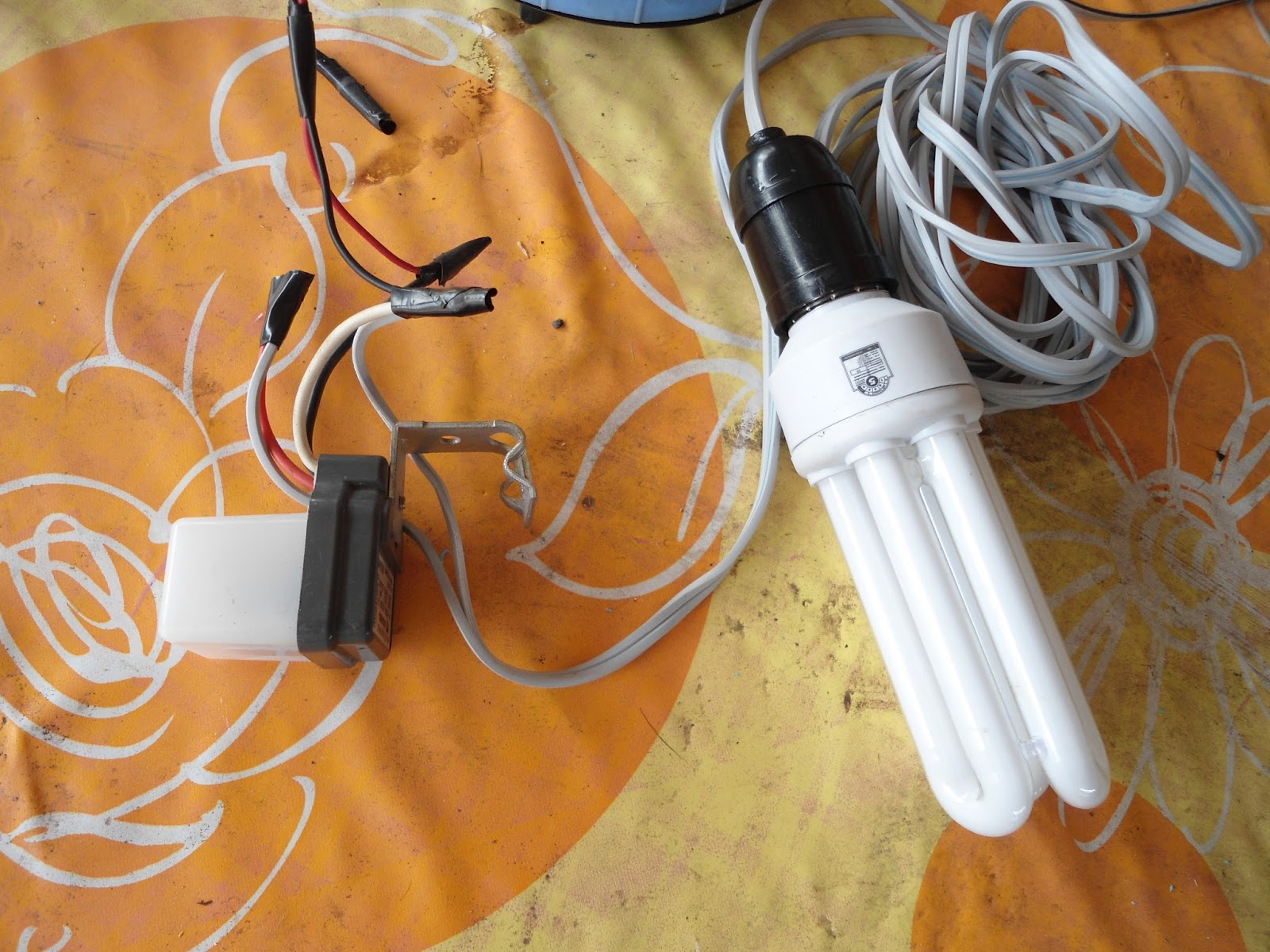

หน้าตาของสวิทช์แสงแดดเป็นแบบนี้ครับ จะมีสายไฟ 3 เส้นไว้ต่อวงจรครับ

สายไฟ 3 เส้น จะแบ่งออกเป็น
LOAD (RED) สีแดง ไว้ต่อกับโหลด ซึ่งหมายถึงต่อไปยังหลอดไฟนั่นเอง
LINE (BLACK) สีดำ หมายถึง สายไฟที่มีไฟ 220 v ต่อมาเส้นนี้
NEUT (WHITE) สีขาว หมายถึง สายไฟอีกเส้นที่ไม่มีไฟ 0 v ต่อมาเส้นนี้

สวิทช์แสงแดดบางรุ่นอาจจะมีสายไฟสีต่างๆ ไม่ตรงกัน โดยเราต้องดูป้ายที่ติดมากับสวิทช์แสงแดดเป็นหลักครับ

เครื่องมืออุปรกรณ์ที่ต้องใช้ในการต่อสวิทช์แสงแดดมีดังนี้
คีมทั่วไป คีมปลอกสายไฟ ถ้าไม่มีก็ใช้คัตเตอร์ก็ได้ ไขควงเช็คไฟ ถุงพลาสติกสีดำ

ขั้นตอนการต่อสายไฟสำหรับสวิทช์แสงแดดรุ่น 3 สาย มีดังนี้

1.เราต้องรู้จักไฟบ้านของเราที่จะต่อมายังสวิทช์แสงแดดนี้ก่อนว่าเส้นไหนมีไฟ (220 v) และเส้นไหนไม่มีไฟ (0 v) โดยใช้ไขควงเช็คไฟตรวจเช็ค เส้นที่มีไฟเมื่อเอาไขควงเช็คไฟสัมผัสจะมีไฟสว่างตามลูกศรครับ

ส่วนอีกเส้นที่ไม่มีไฟเมื่อเอาไขควงเช็คไฟสัมผัสแล้วจะไม่มีไฟดังรูป

หลังจากที่เรารู้แล้วว่าสายไฟเส้นไหนมีไฟหรือไม่มีไฟ เราก็มาร์คไว้ หลังจากนั้นเราก็ตัดไฟก่อนทำงานเพื่อความปลอดภัย

2. เราต้องหาตำแหน่งที่จะติดสวิทช์แสงแดดโดยมีเงื่อนไขว่าจะต้องอยู่นอกตัวบ้านเพื่อรับแสงแดดและสามารถเดินสายไฟมาได้ง่ายทั้งสายไฟบ้านและสายไฟที่จะต่อไปยังหลอดไฟ จากรูปบ้าน ผมเลือกติดสวิทช์แสงแดดไว้ตำแหน่งที่วงกลมสีแดง เพราะรับแสงแดดตอนเช้าและอยู่ในร่มครับจะได้ไม่เสี่ยงเรื่องฝนตกเปียกจุดต่อไฟฟ้า และมีสายไฟบ้านมารออยู่แล้ว โดยเอาบันไดมาปีนแล้วใช้ตะปูตอกไว้ยึดหรือแขวนสวิทช์แสงแดด หลังจากนั้นก็ต่อสายไฟจากหลอดมายังสวิทช์แสงแดด และต่อสายไฟจากบ้านมายังสวิทช์แสงแดดด้วย

3. เราเริ่มด้วยการต่อสายไฟบ้านเข้าสวิทช์แสงแดด จากสายไฟบ้านที่เรามาร์คไว้เส้นที่ 1 มีไฟ เส้นที่ 2 ไม่มีไฟ ต่อสาย 1 ในรูปซึ่งเป็นเส้นที่มีไฟจากตัวบ้านมาต่อกับเส้นสีดำของสวิทช์แสงแดด (สีดำ หมายถึง สายไฟที่มีไฟ 220 v ต่อมาเส้นนี้)

ต่อสายไฟบ้านเส้นที่ 2 ที่ไม่มีไฟกับสายสีขาวของสวิทช์แสงแดด (สีขาว หมายถึง สายไฟอีกเส้นที่ไม่มีไฟ 0 v ต่อมาเส้นนี้)

4. หลังจากเราต่อสายไฟบ้าน 2 เส้นเรียบร้อย ต่อมาเราก็จะต่อสายไฟ 2 เส้น(หมายเลข 1 และ 2) จากหลอดไฟกับสวิทช์แสงแดดเช่นกัน

     โดยต่อสายไฟเส้นหนึ่งของหลอดไฟกับเส้นสีแดงของสวิทช์แสงแดด (หมายเลข1) และต่อสายไฟอีกเส้นจากหลอดไฟกับสายสีขาวของสวิทช์แสงแดด (หมายเลข 2) ซึ่งจะเห็นว่าสายสีขาวของสวิทช์แสงแดดจะมีสายไฟพันรวมกันทั้งหมด 3 เส้น หลังจากต่อเรียบร้อยก็ใช้เทปพันสายไฟพันจุดต่อสายไฟให้เรียบร้อย

 4. หลังจากต่อสายไฟเรียบร้อย คราวนี้ก็มาไล่สายกันใหม่อีกทีว่าต่อสายไฟถูกต้อง มั่นใจแล้วก็ทำการทดลองโดยการเปิดไฟเข้าระบบไฟจะติดทันที

พอทิ้งไว้ประมาณ 10 วินาที ไฟจะดับ (เพราะมีแสงแดดในตอนกลางวัน)

หลังจากนั้นเราก็เอาถุงพลาสติกสีดำ (ถุงขยะ) มาคลุมที่สวิทช์เพื่อไม่ให้มีแสง หลอดไฟก็จะติดอีกครั้งหนึ่ง

 ก็แสดงว่าเราต่อถูกต้อง ใช้งานได้ทันที ก็ทำการเก็บสายไฟให้เรียบร้อย

ส่วนเสริมเพิ่มเติม
    เมื่อต่อสวิทช์แสงแดดแล้วหลอดไฟอยู่ใกล้ พอกลางคืนสวิทช์ทำงานหลอดไฟติด แสงสว่างจากหลอดไฟจะทำให้สวิทช์แสงแดดตัดไฟอีกครั้งหลอดไฟจะดับ แล้วสวิทช์ก็จะทำงานอีกทำให้หลอดไฟติดอีกครั้ง สิ่งที่เกิดขึ้นคือ หลอดไฟจะติดไม่นานแล้วก็ดับ สักพักก็จะติดอีก วนเวียนอยู่แบบนี้ บางท่านก็อาจจะคิดว่าต่อสายไฟผิดหรือสวิทช์เสีย ทางแก้ไขคือ ขยับหลอดไฟห่างออกจากสวิทช์แสงแดด หรือถ้าจำเป็นที่ต้องอยู่ใกล้กัน ให้เอาแผ่นสังกะสี หรือแผ่นพลาสติกก็ได้มากั้นระหว่างสวิทช์แสงแดดกับแสงจากหลอดไฟ ก็จะทำให้แสงจากหลอดไฟไม่ส่องมาที่สวิทช์แสงแดด แค่นี้ก็เสร์จพร้อมใช้งานแล้วครับ
